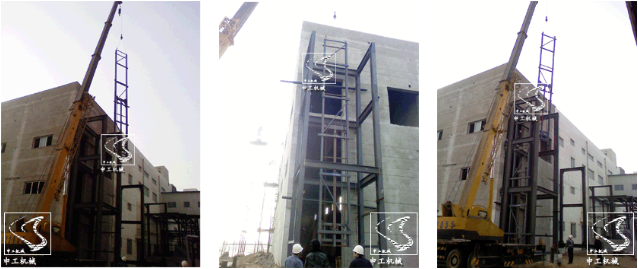

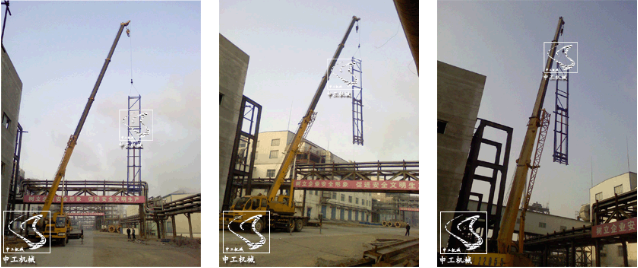

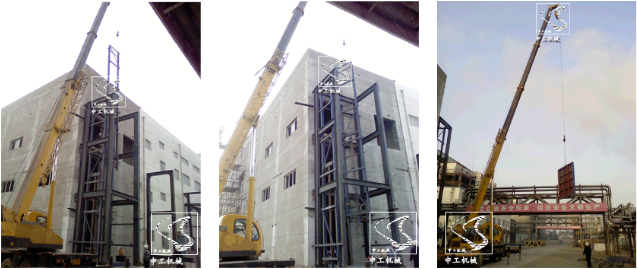

此案例为室外导轨升降机安装现场图：

平台参数：升降高度为11000mm，载重5000kg，工作台面3500×2500mm，升降速度6m/min，三层电动控制方式

工程概况：应客户要求公司委派技术人员到达安装现场进行实地测量，由于平台安装在室外，载荷比较大而且升降速度要求快，公司技术部工程人员模拟了安装示意图并出具了设计方案，经过与客户沟通与论证，得到了客户公司技术人员和使用部门的一致好评。

设计方案：从公司技术人员听取了客户使用要求及现场测量的情况分析，这个设备采用常规的制造方法显然是不能满足客户使用要求的，由于载荷大，升降幅度高，速度快这些前提条件，公司技术人员设计了采用工字钢作为导轨材料，导轨长度采用整根12000mm的框架结构，制造时分为2组为一个整体，安装时分别固定2组导轨，这样就避免了分体安装误差大的缺陷。由于升降速度比较快，采用整根导轨，这样在滚轮经过的轨道之间没有焊接部位，大大减少了滚轮与轨道的磨蹭系数，使平台升降过程更为平稳、安全。
